產品介紹

JK系列礦井提升機是依據中華人民共和國安全生產行業標準AQ 1035-2007《煤礦用單繩纏繞式礦井提升機安全檢驗規范》和中華人民共和國國家標準GB/T 20961-2007設計制造的產品。JK/2JK系列單繩纏繞式礦井提升機電機電控可以配制電阻調速和變頻調速兩種形式。
一、主要用途及適用范圍
JK/2JK系列單繩纏繞式礦井提升機適用于煤礦、金屬礦、非金屬礦的立井或斜井升降人員、物料及設備。
1 提升機的工作條件
提升機應安裝在空氣溫度0℃～40℃，相對濕度不大于85%（環境溫度為20℃±5℃時），海拔高度不超過1000m的機房?jī)?nèi)，應能防止液體浸入電器內部，無劇烈震動、顛簸，無腐蝕性氣體的環境中工作。
當海拔高度超過1000m時，需要考慮到空氣冷卻作用和介電強度的下降，選用的電器設備應根據制造廠和用戶的協議進行設計或使用。
2 卷筒上纏繞的鋼絲繩層數
嚴禁超過下列規定：
（1）立井中升降人員或升降人員和物料的，1層；專為升降物料的，2層；
（2）傾斜井巷中升降人員或升降人員物料的，2層；升降物料的，3層。
（3）鋼絲繩由下層轉到上層的臨界處（相當于繩圈1/4長的部分）必須經常檢查，并應在每季度將鋼絲繩移動1/4繩圈的位置。
警告：
（1）本提升機嚴禁用于有瓦斯、煤塵等易燃、易爆氣體的場所！
（2）本提升機嚴禁超負荷運行！
（3）嚴禁超速運行、停電溜放！
二、結構特征及工作原理

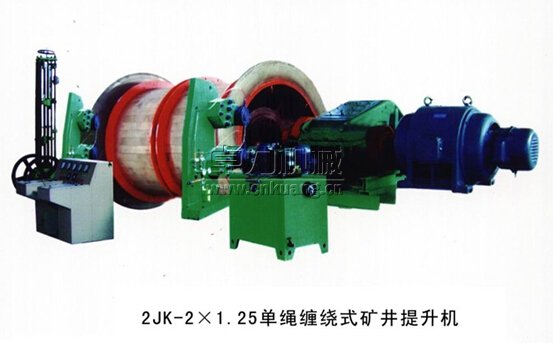

提升機主要由主軸裝置、調繩機構（雙筒）、盤形制動裝置、深度指示器、減速器、潤滑站、測速發電機裝置、聯軸器、電動機、操縱臺、液壓系統及電氣控制系統等部件組成。

工作原理：當啟動主電機時，由電動機轉子通過低速聯軸器將動力傳遞到減速器的高速軸上，經過兩級齒輪傳動減速后，再由減速器的被動軸通過聯軸器傳遞給主軸裝置。若不斷改變電動機的轉向，可使卷筒進行纏繞或放松鋼絲繩，同時提升容器在井筒作上下往返，周期性運動。

三、卓力JK/2JK系列提升機型號
JK2.0X1.5礦井提升機；JK2.0X1.8礦井提升機；2JK2.0X1.0礦井提升機；2JK2.0X1.25礦井提升機；
JK2.5X2.0礦井提升機；JK2.5X2.3礦井提升機；2JK2.5X1.2礦井提升機；2JK2.5X1.5礦井提升機；
JK3.0X2.2P礦井提升機；JK3.0X2.5P礦井提升機；2JK3.0X1.5P礦井提升機；2JK3.0X1.8P礦井提升機；
JK3.5X2.5P礦井提升機；JK3.5X2.8P礦井提升機；2JK3.5X1.7P礦井提升機；2JK3.5X2.1P礦井提升機；

JKB2.0X1.5P防爆礦井提升機；JKB2.0X1.8P防爆礦井提升機；2JKB2.0X1.0P防爆礦井提升機；2JKB2.0X1.25P防爆礦井提升機；
JKB2.5X2.0P防爆礦井提升機；JKB2.5X2.3P防爆礦井提升機；2JKB2.5X1.2P防爆礦井提升機；2JKB2.5X1.5P防爆礦井提升機；

序號	產品型號	卷筒			鋼絲繩			最大提 升速度 m/s	電動機轉速 r/min	最大提升高度或斜長
		個數	直徑 m	寬度 m	最大靜張力 KN	最大靜張力差 KN	最大直徑 mm
										一層 纏繞	二層 纏繞	三層 纏繞
										m
1	JK-2*1.5	1	2.0	1.5	60	--	25	5.2	≤1000	295	586	914
2	JK-2*1.8	1		1.8						366	730	1132
3	2JK-2*1	2		1.0		40		7.0	≤750	177	346	550
4	2JK-2*1.25	2		1.25						236	467	733
5	JK-2.5*2	1	2.5	2.0	90	--	31	4.9		403	802	1245
6	JK-2.5*2.3	1		2.3						473	944	1460
7	2JK-2.5*1.2	1		1.2		55		8.8		215	422	670
8	2JK-2.5*1.5	2		1.5						286	564	885
9	JK-3*2.2	1	3.0	2.2	130	--	37	5.9		447	887	1378
10	JK-3*2.5	1		2.5						518	1030	1595
11	2JK-3*1.5	2		1.5		80		10.5		282	553	873
12	2JK-3*1.8	2		1.8						353	697	1090
13	JK-3.5*2.5	1	3.5	2.5	170	--	43	6.9		513	1017	--
14	JK-3.5*2.8	1		2.8						584	1161	--
15	2JK-3.5*1.7	2		1.7		115		12.6		324	635	--
16	2JK-3.5*2.1	2		2.1						419	823	--

提升機機械部分結構概述
提升機機械部分主要包括主軸裝置、行星減速器、盤形制動器、液壓站、潤滑站、深度指示器等部件。采用交流或直流電機驅動。纏繞式礦井提升機有單卷筒和雙卷筒兩種，鋼絲繩在卷筒上的纏繞方式與一般絞車類似。單筒大多只有一根鋼絲繩，連接一個容器。雙筒的每個卷筒各配一根鋼絲繩，連接兩個容器，運轉時一個容器上升，另一個容器下降。雙筒提升機設有徑向齒塊式液壓調繩離合器；傳動部分可配置行星減速器或平行軸雙圓弧齒輪減速器。
1、主軸裝置 卷筒有剖分式(便于下井)和整體式兩種型式。采用16Mn焊接結構，采用二氧化碳制動焊接。卷筒焊接后進行整體退火處理以消除內應力。主軸材質為45號鋼鍛件、正火處理，并進行嚴格理化實驗和探傷檢查。提升機主軸軸承座用螺栓分別固定在兩個軸承梁上，軸承選用哈爾濱、洛陽、瓦房店國內三大主導廠家雙列向心球面滾子軸承，其產品質量穩定可靠，具有結構簡單，安裝、維護方便，傳動效率高等特點。主軸裝置的卷筒配有定車裝置，可在維護制動器時使用。
2、盤形制動器 制動器為油缸后置式的盤形制動器，制動力由盤形彈簧提供、液壓控制。其結構緊湊，動作靈敏，安全可靠。制動器的制動力矩三倍最大靜力矩設計。
3、行星齒輪減速器 兩級行星傳動。該種減速器為硬齒面?zhèn)鲃?dòng)，具有結構緊湊，傳動能力大，運行平穩，噪音小，壽命長等特點，并配有潤滑站強力潤滑。減速器的行星輪、太陽輪材質為20CrMnTi，經滲碳淬火處理和磨齒加工。高、低速軸均經過磨床加工及探傷檢查，經淬火調質處理。輸出轉架為數控鏜床鏜孔，提高產件精度。減速機為坦克齒輪用鋼。
4、液壓站 采用可調電氣延時二級制動液壓站，采用比例閥調節壓力，配置兩套電動機、泵及調壓裝置，一套運行，一套備用，以保證提升機可靠運行。液壓元件均采用集成方式布置在油箱面板上面，便于檢修維護。
5、潤滑站 潤滑站供給行星齒輪減速器潤滑油以保證行星減速器的正常運轉。供油量為63升/分，可保證齒面充分潤滑。潤滑站設有冷卻器并配置兩套電動機和齒輪泵，一套運行，一套備用。
6、深度指示器 為牌坊式深度指示器，具有指示提升容器在井筒中的位置，發送減速和過卷信號。

配套電控
提升機電控部分可選配普通電控、PLC電控或變頻電控成套系統。根據要求提供動力制動。
1、普通電控
主要配置：定子屏、轉子屏、繼電器屏、動力制動屏、控制屏、金屬電阻器
工作原理：串電阻調速方法是在繞線式異步電動機的轉子回路內接入金屬電阻，用控制器逐步切除電阻的方法進行調速。
優 點：一次性投入成本小，設備簡單維修方便。
缺 點：設備運營后資源浪費，調速性能差。
2、PLC電控
主要配置：電源換向柜、操作臺、動力控制柜、轉子控制柜、副PLC控制臺、測速發電機、軸編碼器等
工作原理：采用雙PLC控制，滿足《煤礦安全規程》保護雙線制要求，除完成絞車手動、半自動運行過程的邏輯操作外，還通過高速計數器模塊接收軸編碼器發出的脈沖信號，精密計算并顯示罐籠（或礦車）所處位置及速度，并據此提供可靠的軟減速點及過速、軟過卷保護。
優 點：系統安全可靠，設備體積小，安裝、調試方便。
3、變頻電控
主要配置：操作臺、電源柜、電阻柜、變頻器柜
工作原理：變頻調速方法是異步或同步電動機，利用改變定子頻率的方法從而改變電機同步轉速的方法實現調速。
優 點：無極調速、節能、電機性能好、工作穩定。
